[WPF] 基于二阶系统的 ScrollViewer 平滑滚动

如何让动画看起来真实? 用真实的方法控制它就好了

数据的平滑#

在 YouTube 上, 有一位大佬做了一个这样的基于二阶系统的缓动: t3ssel8r - Giving Personality to Procedural Animations using Math

由此, 我们可以封装一个这样的数据平滑处理类:

internal class SecondOrderDynamics
{
    private double _xp;// previous input
    private double _y, _yd; // state variables
    private double _w, _z, _d, k1, k2, k3; // dynamics constants
    private double _r;
    private double _f;

    /// <summary>
    /// 频率
    /// - 即速度, 单位是赫兹(Hz)
    /// - 不会影响输出结果的形状, 会影响 '震荡频率'
    /// </summary>
    public double F
    {
        get => _f; set
        {
            _f = value;
            InitMotionValues(_f, _z, _r);
        }
    }

    /// <summary>
    /// 阻尼 <br />
    /// - 当为 0 时, 输出将永远震荡不衰减 <br />
    /// - 当大于 0 小于 1 时, 输出会超出结果, 并逐渐趋于目标 <br />
    /// - 当为 1 时, 输出的曲线是趋向结果, 并正好在指定频率对应时间内抵达结果 <br />
    /// - 当大于 1 时, 输出值同样时取向结果, 但速度会更慢, 无法在指定频率对应时间内抵达结果 <br />
    /// </summary>
    public double Z
    {
        get => _z; set
        {
            _z = value;
            InitMotionValues(_f, _z, _r);
        }
    }

    /// <summary>
    /// 初始响应
    /// - 当为 0 时, 数据需要进行 '加速' 来开始运动 <br />
    /// - 当为 1 时, 数据会立即开始响应 <br />
    /// - 当大于 1 时, 输出会因为 '速度过快' 而超出目标结果  <br />
    /// - 当小于 0 时, 输出会 '预测运动', 即 '抬手动作'. 例如目标是 '加' 时, 输出会先进行 '减', 再进行 '加',
    /// - 当运动目标为机械时, 通常取值为 2
    /// </summary>
    public double R
    {
        get => _r; set
        {
            _r = value;
            InitMotionValues(_f, _z, _r);
        }
    }

    public SecondOrderDynamics(double f, double z, double r, double x0)
    {
        //compute constants
        InitMotionValues(f, z, r);

        // initialize variables
        _xp = x0;
        _y = x0;
        _yd = 0;
    }

    private void InitMotionValues(double f, double z, double r)
    {
        _w = 2 * Math.PI * f;
        _z = z;
        _d = _w * Math.Sqrt(Math.Abs(z * z - 1));
        k1 = z / (Math.PI * f);
        k2 = 1 / ((2 * Math.PI * f) * (2 * Math.PI * f));
        k3 = r * z / (2 * Math.PI * f);
    }

    public double Update(double deltaTime, double x, out double yd)
    {
        double xd = (x - _xp) / deltaTime;
        double k1_stable, k2_stable;

        if (_w * deltaTime < _z)
        {
            k1_stable = k1;
            k2_stable = Math.Max(Math.Max(k2, deltaTime * deltaTime / 2 + deltaTime * k1 / 2), deltaTime * k1);
        }
        else
        {
            double t1 = Math.Exp(-_z * _w * deltaTime);
            double alpha = 2 * t1 * (_z <= 1 ? Math.Cos(deltaTime * _d) : Math.Cosh(deltaTime * _d));
            double beta = t1 * t1;
            double t2 = deltaTime / (1 + beta - alpha);
            k1_stable = (1 - beta) * t2;
            k2_stable = deltaTime * t2;
        }

        _y = _y + deltaTime * _yd;
        _yd = _yd + deltaTime * (x + k3 * xd - _y - k1_stable * _yd) / k2_stable;

        _xp = x;

        yd = _yd;
        return _y;
    }

    public double Update(double deltaTime, double x)
        => Update(deltaTime, x, out _);
}

使用它的方式, 就是逐帧的调用 Update 方法, deltaTime 传入距离上次调用所经过的时间, x 传入当前所需的值, 返回的结果则是经过平滑处理的数据.

如果你用过 Unity, 那你一定知道 SmoothDamp, 在上面我们封装好的这个类中, 当 Z 是 1, R 是 0 时, 其呈现的效果, 与 SmoothDamp 一致.

假设我们期望平滑后的数据在约莫 0.1s 后抵达目标值, 那么 F 应该传入 10.

在 WPF 中逐帧进行平滑#

WPF 中, 每一帧进行渲染时, 都会触发 CompositionTarget.Rendering 事件.

需要注意的是, 为了避免内存泄漏, 我们应该在当前控件脱离可视化树的时候, 取消注册 Rendering 事件.

有了这个, 我们只需要在鼠标进行滚动的时候, 记录目标值, 并且在每帧调用二阶系统缓动对数据做平滑, 再将 ScrollViewer 滚动到平滑后的位置即可.

internal class SmoothScrollViewer : ScrollViewer
{
    protected override void OnVisualParentChanged(DependencyObject oldParent)
    {
        // 确保取消注册
        CompositionTarget.Rendering -= CompositionTargetRendering;

        if (VisualParent is not null)
        {
            // 如果新的 Parent 不为空, 也就是当前控件在可视化树上
            // 则注册 Rendering 事件

            CompositionTarget.Rendering += CompositionTargetRendering;
        }

        base.OnVisualParentChanged(oldParent);
    }

    private readonly Stopwatch _stopwatch = Stopwatch.StartNew();

    private double _scrollingTarget = double.NaN;       // 滚动目标
    private SecondOrderDynamics? _scrollingDynamics;    // 缓动对象
    private TimeSpan _lastRenderTime;                   // 上一次渲染时间

    private void CompositionTargetRendering(object? sender, EventArgs e)
    {
        var totalElapsed = _stopwatch.Elapsed;
        var elapsedSeconds = (totalElapsed - _lastRenderTime).TotalSeconds;
        _lastRenderTime = totalElapsed;

        if (double.IsNaN(_scrollingTarget))
        {
            _scrollingDynamics = null;
            return;
        }

        // 确保用于缓动对象已创建
        _scrollingDynamics ??= new(3, 1, 0, VerticalOffset);

        // 更新滚动值
        var animatedOffset = _scrollingDynamics.Update(elapsedSeconds, _scrollingTarget, out var yd);
        ScrollToVerticalOffset(animatedOffset);

        // 速度接近0, 结束滚动
        if (Math.Abs(yd) < 0.05)
        {
            _scrollingTarget = double.NaN;
            _scrollingDynamics = null;
        }
    }

    protected override void OnMouseWheel(MouseWheelEventArgs e)
    {
        // 如果当前没有滚动目标, 则设置新的滚动目标
        if (double.IsNaN(_scrollingTarget))
        {
            _scrollingTarget = VerticalOffset - e.Delta;
        }
        else
        {
            _scrollingTarget -= e.Delta;
        }
    }
}

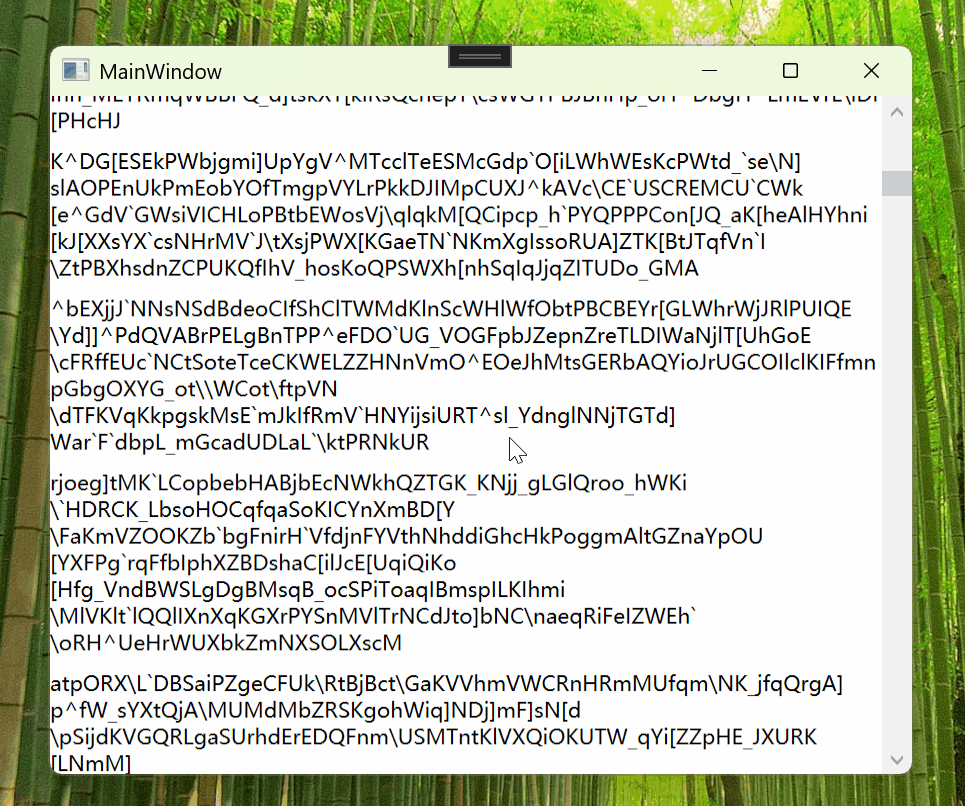

效果如下:

preview

使用 WPF Suite#

上面已经实现了最简单的平滑滚动, 但是滚动也可能是横向的, 或者是由触摸板, 笔, 或者触摸设备引发的.

而且要考虑到易用性, 还需要允许用户可以自定义平滑时间, 也需要能够通过属性来禁用平滑滚动行为.

如果要全部考虑进去, 那么代码量就多了. 不妨试试我封装好的 ScrollViewer, 只需要安装 EleCho.WpfSuite 包, 引入命名空间, 然后使用就可以了.

<Window x:Class="SmoothScrollingTest.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:ws="https://schemas.elecho.dev/wpfsuite"
        Title="MainWindow" Height="450" Width="800">
    <ws:ScrollViewer >
        <StackPanel x:Name="panel" />
    </ws:ScrollViewer>
</Window>
